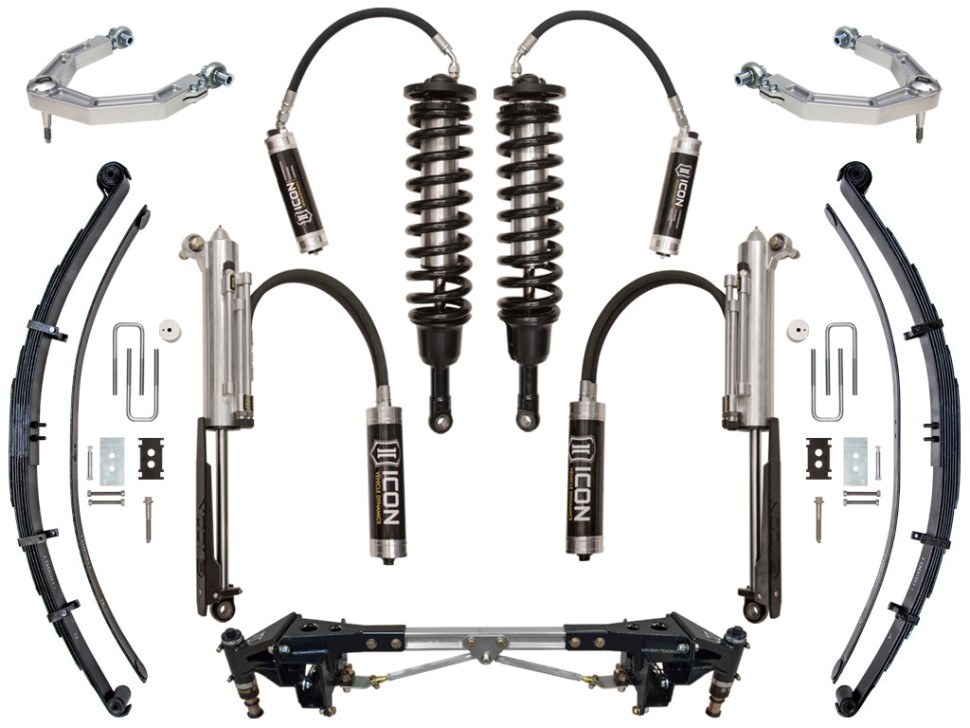

Комплект підвіски Ford F-150 Raptor 10-14 Stage 4 Lift 1-3" Icon Vehicle Dynamics K93054

Система задньої підвіски ICON RXT для Ford SVT Raptor

ICON RXT Rear Suspension System — це повний bolt‑on комплект модернізації, розроблений для збільшення ходу задньої підвіски та загальних можливостей Ford SVT Raptor. Створена на основі широких випробувань у реальних умовах і досліджень та розробок, ця система замінює обмежувальні штатні компоненти на високопродуктивні койловери, регульовані важелі, гідравлічні бампстопи та багаторейтовий пакет ресор, що підвищує контроль, надійність і ефективність на бездоріжжі.

Комплект постачання

• Задній байпасний амортизатор RXT 3.0
• Передній комплект койловерів 3.0 для Raptor
• Фрезеровані регульовані верхні важелі з шарніром Delta Joint
• Пакет ресор RXT з багаторейтовою характеристикою
• Комплект задніх гідравлічних бампстопів

Огляд переднього койловера 3.0

Передній койловер 3.0 має повноцінний поршень 3" з дигресивною характеристикою відбою та флатерним стеком на стиск для кращого зчеплення на дорозі й відгуку на бездоріжжі. Внутрішня гідравлічна стадія забезпечує додатковий контроль у фінальних 40% ходу для максимального захисту від пробою. Койловери оснащені зовнішнім регулятором демпфування на стиск з 10 фіксованими положеннями для простого налаштування прямо на авто та регульованою висотою підвіски в межах 1"–3".

• Повноцінний поршень 3" з дигресивним відбоєм і флатер-стеком на стиск
• Внутрішня гідравлічна bump‑зона для максимального контролю пробою на останніх 40% ходу
• Зовнішній регулятор стиску – 10 кроків тонкого налаштування безпосередньо на автомобілі
• Пряме bolt‑in встановлення у штатні точки кріплення з оптимальним розташуванням резервуарів
• Виносні резервуари, заправлені азотом, та посилені штоки амортизаторів
• Регульована висота підвіски від 1" до 3"

Фрезеровані верхні важелі з Delta Joint

Верхні важелі виготовлені з алюмінію 6061 billet методом ЧПК і оснащені запатентованим шарніром ICON Delta Joint для великого кута артикуляції з підвищеною довговічністю та стійкістю до забруднень. Регулювання наконечників дозволяє швидко вносити зміни у розвал/сходження без зняття важелів, зберігаючи штатну колію та покращуючи зазор для шин.

• Конструкція з алюмінію 6061 billet
• Запатентований Delta Joint – довговічний, змащуваний, безшумний
• Регульовані на авто наконечники (rod ends) для швидкого налаштування
• Наконечники з PTFE-вкладишем для тривалого ресурсу та плавної роботи

Задній комплект гідравлічних бампстопів

Гідравлічний бампстоп замінює штатний пінний елемент на швидкісно-чутливу гідравлічну конструкцію, що поглинає більше енергії на вищих швидкостях. Кронштейн типу clamshell і трикутні розпірки забезпечують жорстку точку кріплення та підсилюють відому слабку ділянку рами. Знімна проставка дозволяє збільшити хід стиснення (up‑travel) у поєднанні з ресорою RXT і заднім амортизатором.

Багаторейтові ресори RXT

Пакет ресор RXT — користувацько‑налаштовувана багаторейотова конструкція, що зменшує тертя й покращує комфорт, водночас підвищуючи довговічність. Серед особливостей — кінцеві вставки, роздільники між листами, вушка з подвійною обмоткою (military wrap) та лист відбою для мінімізації підкручування моста. У комплекті є додатковий лист для підвищення жорсткості під важчі навантаження.

• Користувацько‑налаштовуваний багаторейтовий пакет з додатковим листом для +10% або +20% жорсткості
• Кінцеві вставки та роздільники між листами для зменшення тертя
• Передні й задні півобмотки, вушка з military wrap для підвищеної міцності
• Лист відбою для зменшення підкручування моста та поліпшеного контролю осі

Ключові переваги

• Збільшений хід відбою (droop) та покращені характеристики на дорозі й бездоріжжі
• Збільшені посилені штоки амортизаторів, оброблені на ЧПК
• Підшипники та наконечники з PTFE-вкладишем для міцності та довговічності
• Конструкція прямого bolt‑in для штатних точок кріплення
• Запатентований Delta Joint для артикуляції верхніх важелів

Примітки

• Сумісність зі штатними дисками та шинами: Так
• Рекомендовані диски: 17x8.5" із backspace 5.00" / вилітом 6 мм; 18x9" із backspace 5.25" / вилітом 6 мм; 20x9" із backspace 5.625" / вилітом 16 мм
• Рекомендований розмір шин: 35" x 12.50" (більші шини можуть стати, але може знадобитися підрізання крил або додаткові доробки)
• Амортизатори повністю обслуговувані. Вказані висоти койловерів актуальні для автомобіля в штатній комплектації.
• Післяпродажна випускна система може потребувати незначної доробки для використання з цим комплектом.
• Для досягнення заявленого ходу колеса необхідне встановлення повного комплекту ICON. Використання компонентів інших виробників (ресор, комплекту бампстопів, амортизаторів) може обмежити заявлений хід і спричинити пошкодження.
• Постачається у кількох коробках.
• Діапазон ліфту: 1" – 3".
