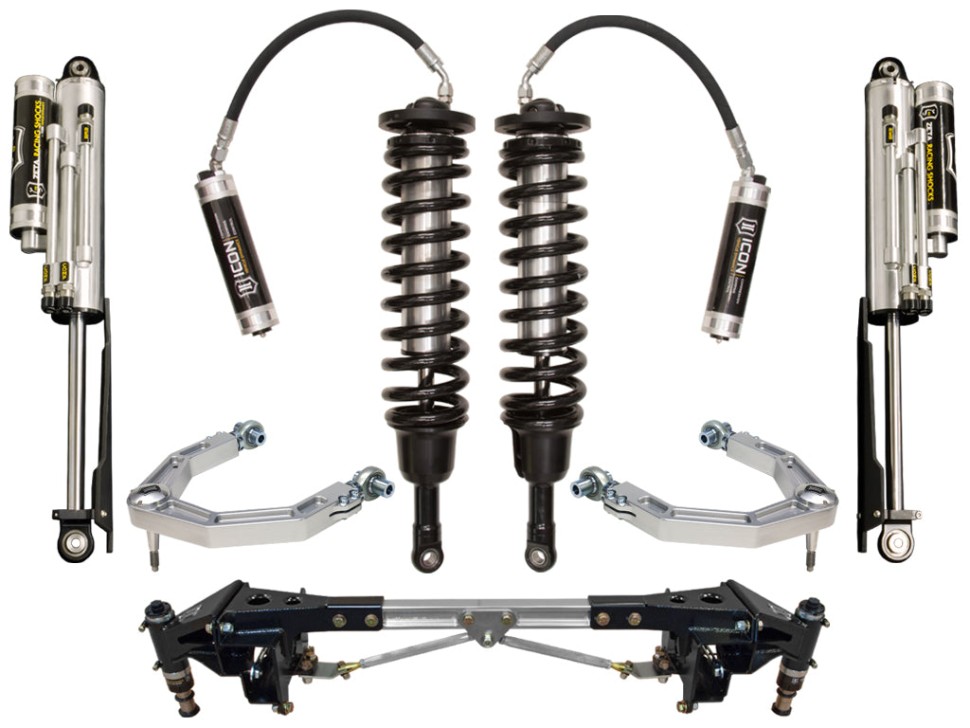

Комплект підвіски Ford F-150 Raptor 10-14 Stage 3 Lift 1-3" Icon Vehicle Dynamics K93053

Комплект підвіски ICON Stage 3 3.0 з верхніми важелями Delta Joint для Ford SVT Raptor

Розроблений і протестований спеціально для Ford SVT Raptor, цей комплект Stage 3 поєднує передні койловери ICON 3.0, задні байпасні амортизатори Zeta 3.0, гідравлічні (air) бампстопи та повністю регульовані цільнофрезеровані верхні важелі підвіски з шарнірами Delta Joint, щоб забезпечити кращий контроль, надійність і налаштовувану плавність ходу як для екстремального офроуду, так і для щоденної їзди.

Передній койловер 3.0 використовує справжній основний поршень 3.0” з дегресивною характеристикою відбою та налаштуванням компресії типу flutter‑stack для відмінного контролю й чутливості. Внутрішня гідравлічна бамп‑зона забезпечує потужний захист від пробою в останній частині ходу. Зовнішній, безінструментний 10‑позиційний регулятор демпфування стиску дозволяє тонко налаштовувати по всьому ходу під різні покриття та навантаження.

Задні амортизатори Zeta 3.0 мають тритрубну зовнішню байпасну конструкцію з окремо налаштованими байпасними клапанами та пружинними характеристиками для виражених зон роботи протягом усього ходу. Клапани мають демпфовані упори для тихої роботи. Безінструментні, високоточно налаштовані регулятори дають можливість змінювати жорсткість «на льоту» — від м’якої до жорсткої, а змінні байпасні трубки знижують довгострокові витрати на сервіс.

Гідравлічний бампстоп ICON (air bump) поєднує оливу й азот, працюючи водночас як пружний елемент і як демпфер. Його можна налаштувати так, щоб залишався комфортним на низьких швидкостях і нарощував жорсткість для поглинання екстремальних ударів на високій швидкості. У системі застосовано пневмо‑бампстоп із ходом 2.5" і посилений роз’ємний кронштейн типу clamshell з трикутними розкосами для захисту та підтримки зони кріплення на рамі.

Цільнофрезеровані верхні важелі обладнані запатентованим шарніром ICON Delta Joint — надміцним висококутовим вузлом, що поєднує ресурс кульової опори з артикуляцією уніболу. Delta Joint має оцинкований корпус і змащуваний ущільнювач для захисту від корозії та тихої, довговічної роботи. Важелі забезпечують регулювання наконечників без зняття з авто для швидкого виставлення геометрії та збереження штатної колії, водночас поліпшуючи зазор для шин.

• Основні переваги передніх койловерів:
  • Койловерні амортизатори 3.0” з виносним резервуаром, встановлюються замість штатних (OEM)
  • Внутрішня гідравлічна бамп‑зона для максимального контролю в кінці ходу
  • Зовнішній 10‑позиційний регулятор компресії для тонкого налаштування
  • Виносні алюмінієві резервуари 10” зі сплаву 6063‑T832, заправлені азотом, хонінговані на CNC та з твердим анодуванням
  • Регульована висота підвіски: ліфт 1–3”
  • Пружини Eibach, спроєктовані ICON, хромкрем’яниста сталь для збільшеного ходу та продуктивності
  • Підшипники з PTFE-вкладишем для довговічності та міцності
  • Збільшені штоки амортизаторів 1” з ЧПУ-обробкою і розширений хід вивішування
• Основні переваги задніх байпасних амортизаторів:
  • 3.0” Zeta з прилеглим (piggyback) резервуаром, тритрубна байпас‑конструкція
  • Високоточні байпасні клапани, налаштовані для тонких змін відбою та стиску
  • Регулятори з фіксацією, без інструментів для швидкого налаштування прямо на авто
  • Змінні байпасні трубки для спрощення ремонту та зниження вартості обслуговування
• Переваги гідравлічного бампстопа:
  • Масло‑азотна конструкція для поєднання пружності та демпфування
  • Хід 2.5" пневмо‑бампстопа для тривалішого поглинання енергії та контрольованого стиску
  • Кронштейн типу clamshell з трикутними розкосами для жорсткої, посиленої точки кріплення
• Переваги верхніх важелів:
  • Цільнофрезерована конструкція з регулюванням наконечників без зняття з авто для швидкого виставлення
  • Delta Joint для великої артикуляції, зі змащуваним ущільнювачем і захистом від корозії
  • Покращений зазор для шин при збереженні штатної колії

Примітки

• Сумісність зі штатними дисками та шинами (OEM): так
• Рекомендовані диски: ICON Alloys 17x8.5" (5.00" backspace / 6mm offset), 18x9" (5.25" backspace / 6mm offset), 20x9" (5.625" backspace / 16mm offset)
• Рекомендований розмір шин: 35" x 12.50" (більші шини можуть підійти, але може знадобитися підрізання арок і модифікації)
• Амортизатори повністю обслуговувані. Висоти койловерів вказані для автомобіля у стоковій комплектації.
• Післяпродажна вихлопна система може потребувати невеликої модифікації для використання з цим комплектом.
• Постачається у кількох коробках.
• Діапазон ліфта: 1"–3".
